1、森展节能主要业绩
1.1 卧式

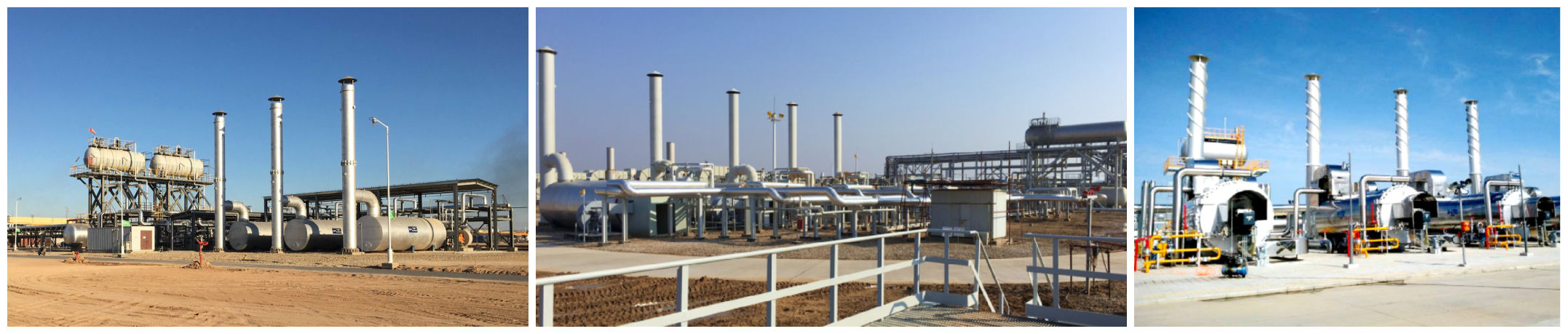

上图从左到右为:
(1)3台 9302 kW导热油炉,卧式 (纺织)
(2)1台8500kW导热油炉
(3)1套11000KW热媒加热系统
(4)4台10000kW导热油炉

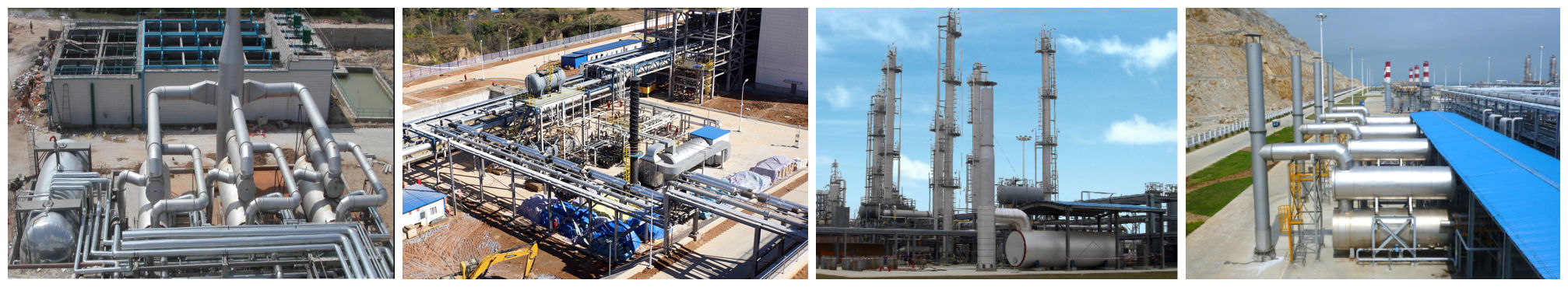

上图从左到右为:
(1)3套12000kW导热油加热系统(伊拉克)
(2)5套14000kW导热油加热系统(伊拉克)
(3)4套10000kW导热油加热系统
1.2 立式

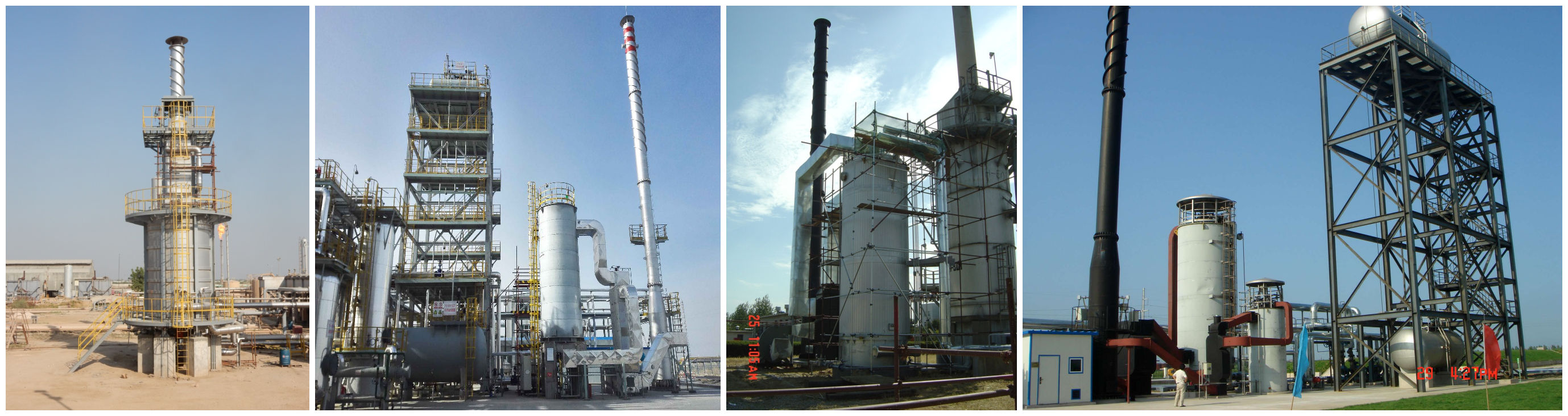

上图从左到右为:
(1)1台2000kW导热油炉,API标准,立式 (巴基斯坦)
(2)1套6400kW热媒加热系统,立式
(3)1台8300kW热媒炉,立式
(4)1台7500kW及1台1500kW热媒加热系统,立式
1.3 感谢信及优秀供应商奖状
2、概述
有机热载体炉,又称热媒加热炉,热介质加热炉,导热油炉等,是一种新型、安全、高效节能,低压(常压下或较低压力)并能提供高温热能的特种工业炉,以导热油为热载体,通过热油泵使热载体循环,将热量传递给用热设备。
有机热载体炉受热面结构坚凑,受热面由内、中、外(或内、外)密排的圆盘管构成,内盘管为辐射受热面,中、外盘管与内盘管的外表面构成对流受热面。燃料在内盘管组成的燃烧室内燃烧放热,经辐射受热面吸收大部分热量后,高温烟气进行对流受热面并进行换热。最后低温烟气由锅炉烟气出口直接排至烟囱并排入大气。
燃油(气)导热油炉节约能耗,运行成本低;热利用率高,操作简单,具有明显的安全、高效、节能的效果;染料消耗低,烟气排放量少,无排污污染及热污染,加热系统比较安全。
3、产品用途
热媒加热炉广泛应用于石油、化工、制药、纺织印染、轻工、建材,机械等工业领域。广泛应用在国内的石油、化工、纺织、木材等行业。客户包括中海石油公司、中石油、中石化等化工企业和油田系统,以及很多外国在华的投资工厂和台资企业。所参与项目中多项是国家投资项目。
4、加热炉的主要技术参数及性能指标
- 温度范围: 取决于应用和导热油,最高可达350°C
- 负荷: 直燃炉功率范围从150 kW到38,000 kW
- 传热介质: 矿物油和合成油
- 燃料: 天然气,液化石油气,取暖油,生物质和副产品(气态,液态或固态)
5、热媒加热系统
热媒加热系统主要由加热炉本体、燃烧系统、热介质循环泵、自动充填系统和PLC自动控制系统等组成。
6、建模与优化
利用先进的计算机3D建模软件对热媒加热系统进行建模、并对撬间管道及撬内设备进行相应的应力计算及结构分析。为客户提供成撬供应产品,便于运输及现场安装。同时整体设计更提高了制造及安装的准确性。
